Wysuwane separatory magnetyczne (MSV)

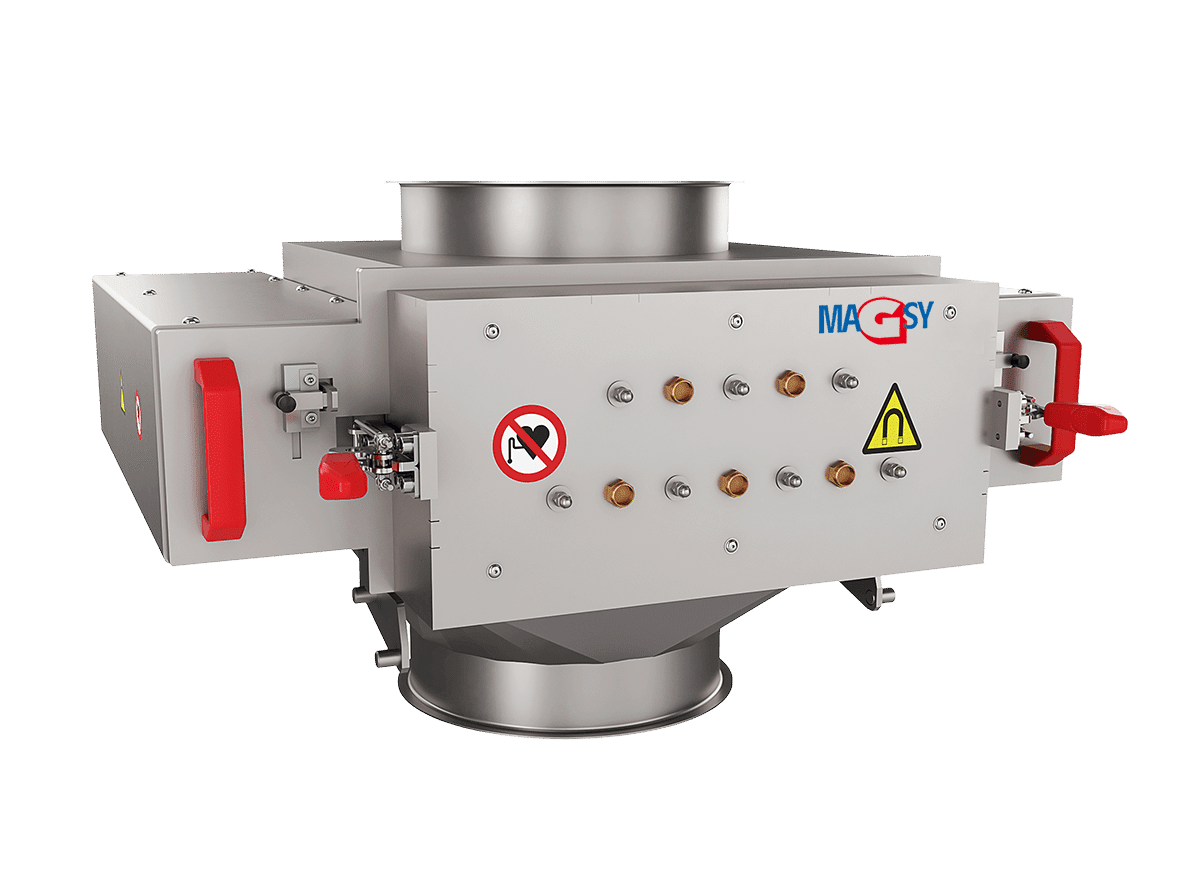

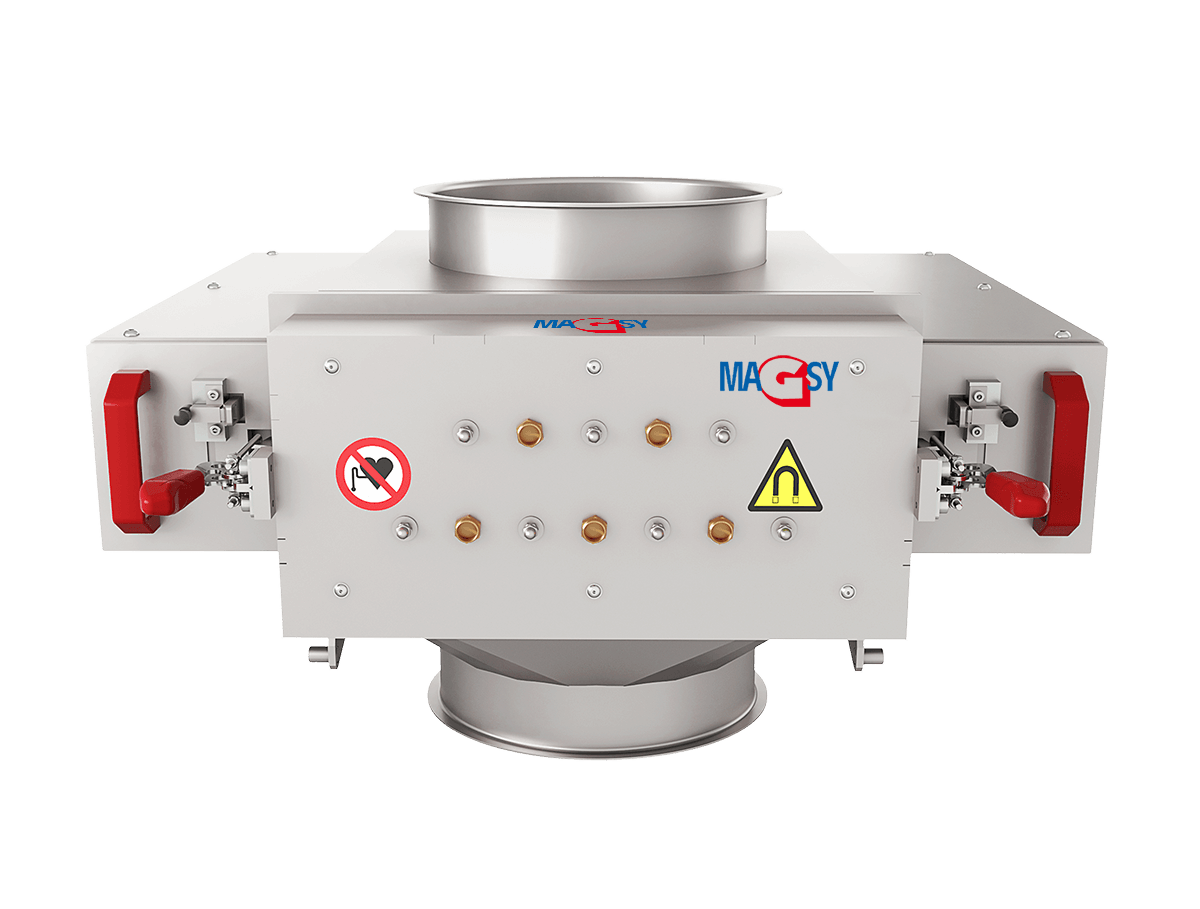

Wysuwany separator magnetycznyTen typ separatorów magnetycznych jest przeznaczony do separowania zanieczyszczeń magnetycznych z materiałów suchych o dobrej sypkości. Podstawową częścią separatora magnetycznego są wysuwane ruszty magnetyczne, które wychwytują wszelkie zanieczyszczenia metalowe.

Konstrukcja wysuwanych rusztów

Roszt magnetycznyW separatorach zainstalowano magnesy stałe ferrytowe lub neodymowe NdFeB. Magnesy neodymowe charakteryzują się kilkakrotnie większą indukcją magnetyczną, a ruszty w nie wyposażone wychwytują najmniejsze nawet zanieczyszczenia.

W celu otrzymania dodatkowych informacji prosimy o kontakt telefoniczny lub wypełnienie formularza. SKONTAKTUJ SIĘ Z NAMI

Produkt został stworzony i wyprodukowany przez naszą firmę. Montaż i serwis dokonywany jest przez naszych wykwalifikowanych techników.

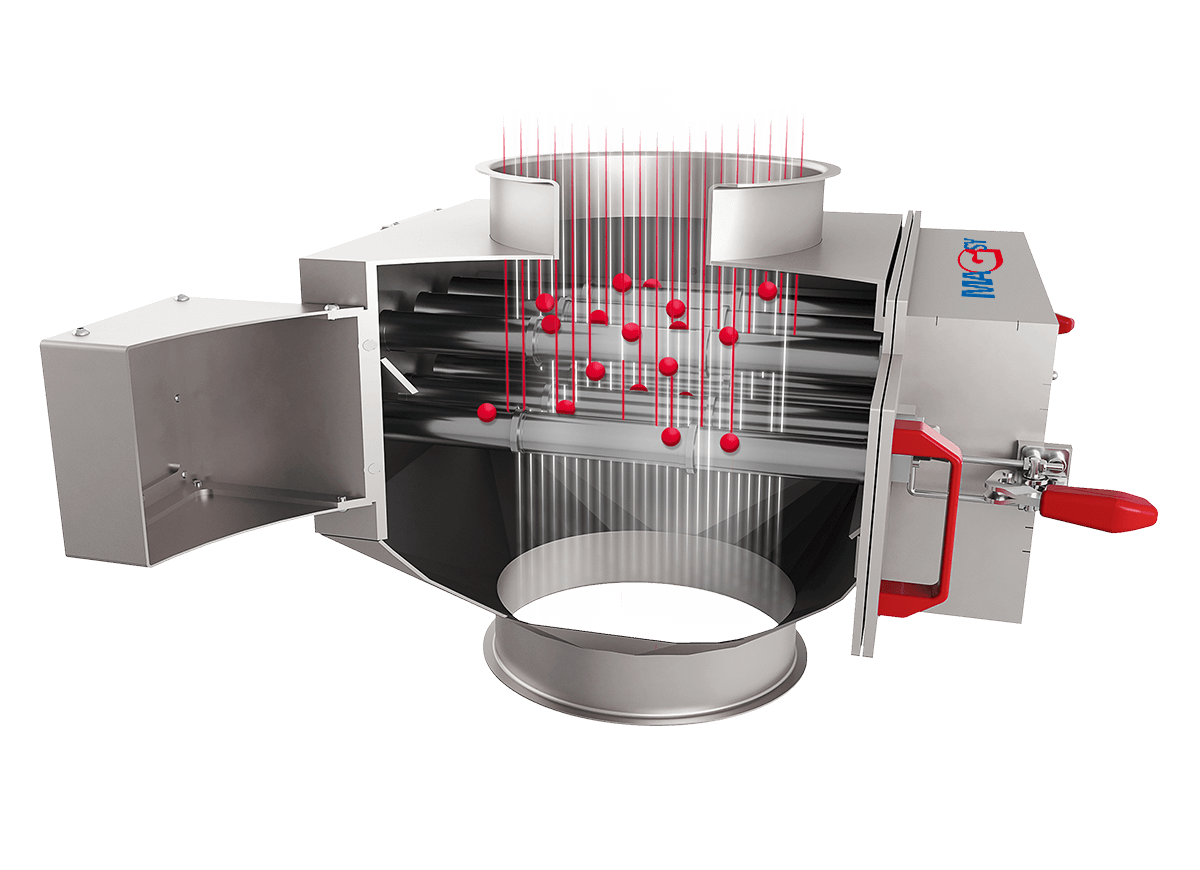

Zazwyczaj produkujemy ruszty dwupoziomowe, gdzie ruszt górny ma o jeden pręt więcej w stosunku do dolnego. Zapewnia to przepływ labiryntowy materiału i lepszą skuteczność separacji.

W przypadku, kiedy nie możemy zastosować konstrukcji dwupoziomowej produkujemy ruszt jednopoziomowy z daszkami rozgarniającymi zamontowanymi nad prętami, które będą rozdzielać przesypujący się materiał.

Wysuwany separator magnetyczny - UP (MSV UP)

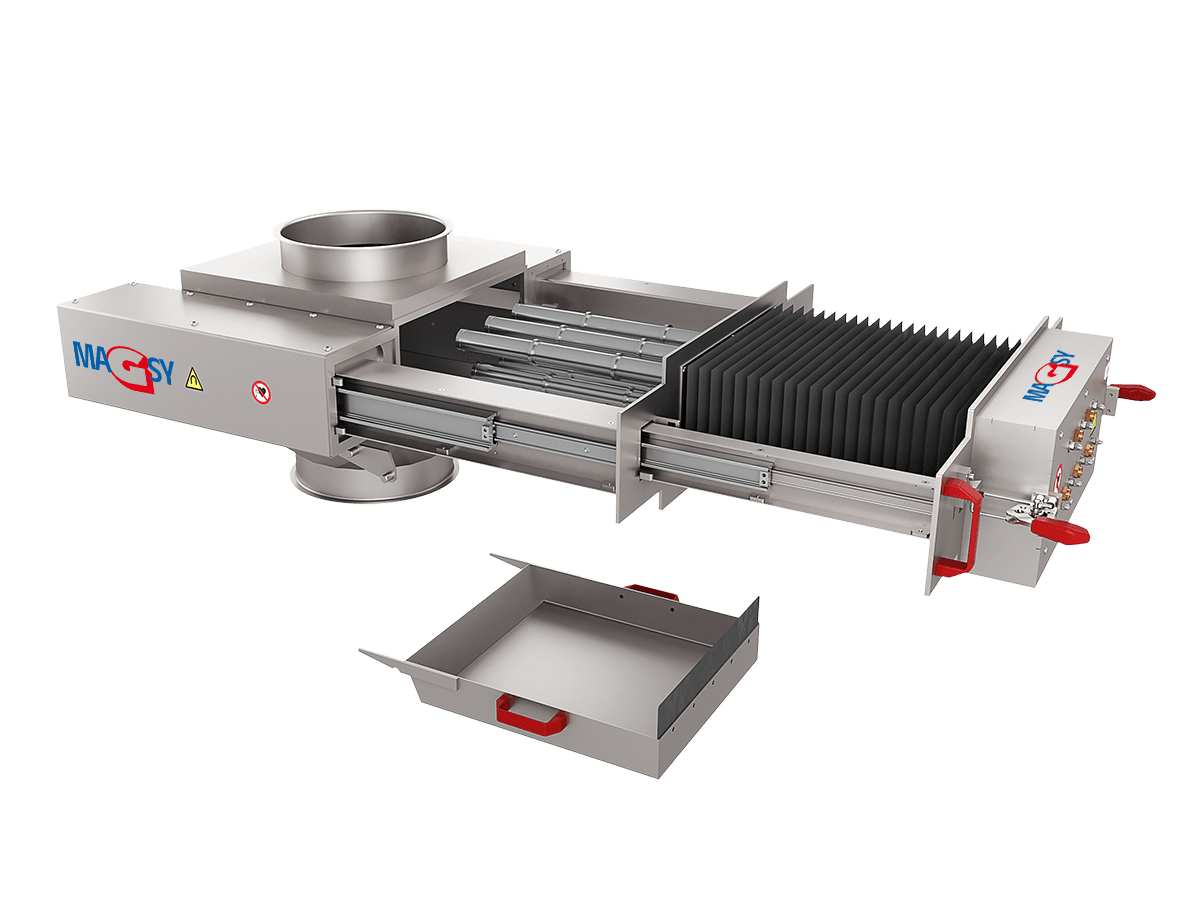

Aby usprawnić manipulację separatorem MSV wprowadziliśmy model UP, który został wyposażony w kilka ulepszeń i modyfikacji:

Wysuwany separator magnetyczny - UP (MSV UP)

  • ruszty magnetyczne są stale zespolone z korpusem separatora

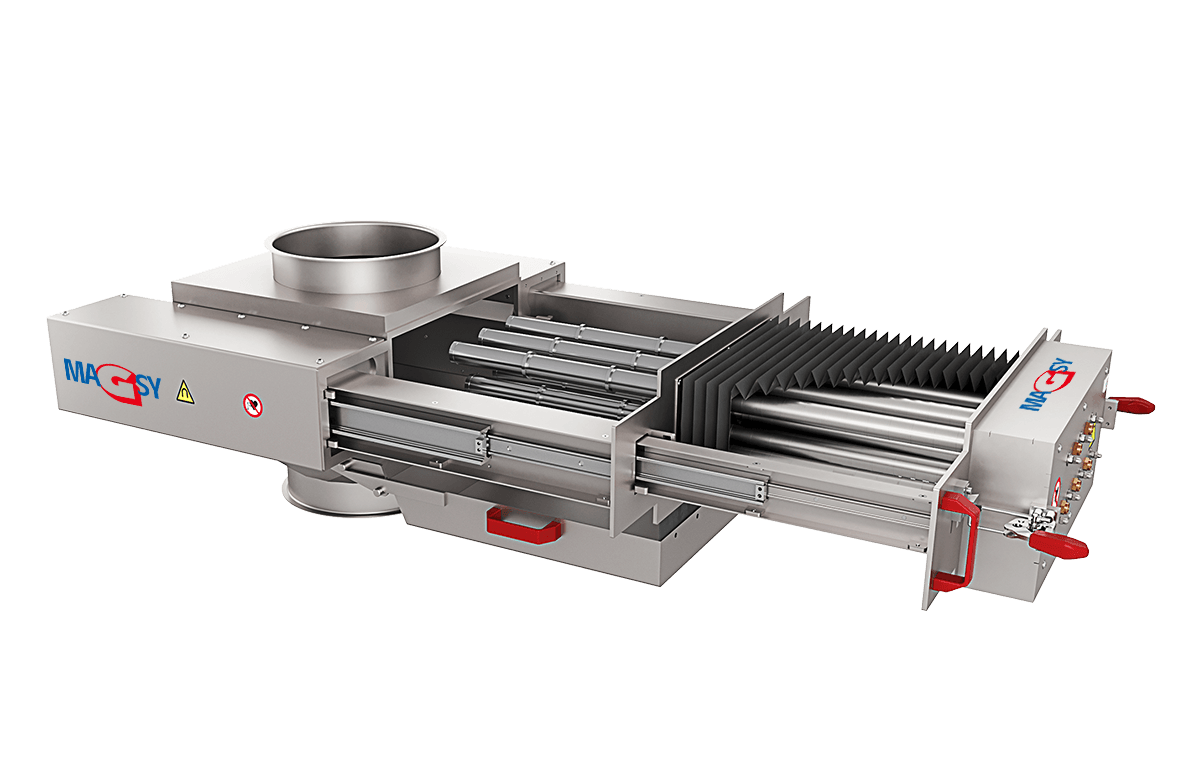

  • podczas wysuwania rusztów z separatora, a także samych rdzeni magnetycznych z rur osłonnych zminimalizowaliśmy możliwość ich uszkodzenia
  • ułatwione czyszczenie
  • zwiększone bezpieczeństwo pracy
  • nie ma możliwości aby zanieczyszczenia przedostały się do rdzeni magnetycznych
  • w razie uszkodzenia rur osłonowych istnieje możliwość ich wymiany

W celu otrzymania dodatkowych informacji prosimy o kontakt telefoniczny lub wypełnienie formularza. SKONTAKTUJ SIĘ Z NAMI

Produkt został stworzony i wyprodukowany przez naszą firmę. Montaż i serwis dokonywany jest przez naszych wykwalifikowanych techników.



Czyszczenie separatora magnetycznego

Wymiana nierdzewnych rur osłonnych

Ruszt magnetyczny STEFF

Wysuwany ruszt magnetyczny STEFFDla polepszenia bezpieczeństwa pracy i ochrony zdrowia zaprojektowano ruszt magnetyczny STEFF. W jego przypadku rdzenie magnetyczne stanowią część nierdzewnych rur magnetycznych, a po wyciągnięciu stanowią one całość.





Dodatkową korzyścią jest obniżenie ryzyka uszkodzenia rusztów. Przy użyciu rusztu STEFF i preparatu czyszczącego nie grozi zanieczyszczenie  i zniszczenie rdzeni magnetycznych.

Czyszczenie rusztu

Czyszczenie STEFF rusztuRuszt Steff można czyścić w tradycyjny sposób wyciągając rdzenie magnetyczne z rur nierdzewnych (metale same odpadną) lub za pomocą specjalnie skonstruowanego przyrządu. Dzięki niemu czyszczenie jest wygodne, bardzo szybkie i zapobiega uszkodzeniu rdzeni magnetycznych.

W celu otrzymania dodatkowych informacji prosimy o kontakt telefoniczny lub wypełnienie formularza. SKONTAKTUJ SIĘ Z NAMI

Produkt został stworzony i wyprodukowany przez naszą firmę. Montaż i serwis dokonywany jest przez naszych wykwalifikowanych techników.

Instrukcja czyszczenia rusztu

Przyrząd do czyszczeniaDla wysuwanych (rusztowych) separatorów magnetycznych oferujemy dostawę specjalnego przyrządu do czyszczenia, który jest dostosowany do rozmiarów konkretnego separatora. Przyrząd ułatwia manipulację z rusztami magnetycznymi oraz zmniejsza ryzyko zanieczyszczeń magnetycznych rdzeni.

Animacja procesu czyszczenia

Princip čištění magnetického roštu

Doraźny separator magnetyczny suchych mieszanek (PMS)

Doraźny separator magnetyczny suchych mieszanekW razie potrzeby przesypania od czasu do czasu mniejszej ilości sypkiego materiału możliwe jest użycie takiego stojaka. Wraz z magnesem do leja wsypowego można wytworzyć prosty i tani separator suchych mieszanek.

Sposób użycia

  • do głowicy stojaka włożyć np. worek plastikowy lub pod stojakiem umieścić skrzynkę
  • do głowicy stojaka włożyć magnes do leja wsypowego
  • przez magnesy przesypać ręcznie materiał
  • cząstki metali zostaną wychwytane na magnesach
  • do worka lub skrzynki spadnie tylko czysty materiał bez metali

Główne zalety stojaka

  • odchylana głowica
  • konstrukcja na kółkach
  • regulacja wysokości

W celu otrzymania dodatkowych informacji prosimy o kontakt telefoniczny lub wypełnienie formularza. SKONTAKTUJ SIĘ Z NAMI

Produkt został stworzony i wyprodukowany przez naszą firmę. Montaż i serwis dokonywany jest przez naszych wykwalifikowanych techników.

Systemy rurociągowe

Dla ułatwienia montażu naszych separatorów oferujemy dostawę standardowych  elementów redukcyjnych typu "kwadrat - koło" i "koło - kwadrat".

Na magazyniePrzepływowy separator magnetyczny do cystern (MF CIS)

Przepływowy separator magnetyczny do cysternTen cysternowy przepływowy separator magnetyczny służy do separowania metalowych zanieczyszczeń z suchych proszkowych materiałów w przemyśle spożywczym, chemicznym lub surowcowym, które są podczas rozładunku transportowane z cysterny z pomocą sprężonego powietrza.



Separator składa się z dwóch całkowicie zdejmowanych części: komponentu magnetycznego i korpusu separatora. Komponent z tubusami magnetycznymi należy wyjąć z korpusu separatora magnetycznego i z pomocą uchwytu wyciągnąć magnesy do górnej pozycji. W ten sposób dojdzie do rozmagnesowania nierdzewnych tubusów i metalowe przedmioty odpadną.

Przepływowy cysternowy separator materiałów proszkowychSeparator magnetyczny jest zakończony równoległymi gwintami z możliwością jego wyposażenia w redukcje na inne wymiary. Separator magnetyczny można zainstalować do rurociągu DN 80. Jesteśmy jednak w stanie dostosować separator do różnych wymiarów wejściowych i wyjściowych i rodzajów zakończeń.



Urządzenie jest wyprodukowane ze stali nierdzewnej 1.4301 i ma powierzchnię wykończoną piaskowaniem. Na życzenie możemy wyprodukować separator w wykonaniu polerowanym.

Zalety separatora

  • Bardzo łatwa manipulacja i czyszczenie.
  • Spełnia normy dotyczące stosowania w przemyśle spożywczym.
  • Jest wyprodukowany ze stali nierdzewnej 1.4301.

Jakie materiały umie separować

  • Materiały, które są transportowane z cysterny z pomocą sprężonego powietrza.

W celu otrzymania dodatkowych informacji prosimy o kontakt telefoniczny lub wypełnienie formularza. SKONTAKTUJ SIĘ Z NAMI

Produkt został stworzony i wyprodukowany przez naszą firmę. Montaż i serwis dokonywany jest przez naszych wykwalifikowanych techników.

Konstrukcja separatora cysternowego

Průtokový magnetický separátor pro cisternyMagnesy są umieszczone w nierdzewnej obudowie, dzięki czemu są chronione przed uszkodzeniem a ich czyszczenie jest bardzo łatwe, szybkie i wygodne.

Ciężar całkowity urządzenia wynosi 14 kg. Wystarczy jeden pracownik do montażu i demontażu urządzenia. Separator posiada silikonową uszczelkę (spełniającą wymagania norm spożywczych). Tubusy, w których są umieszczone magnesy, są przyspawane do zdejmowanego komponentu. Separator składa się z 4 tubusów magnetycznych o średnicy 30 mm. Komponent z tubusami magnetycznymi jest podłączony do korpusu separatora z pomocą zamka bagnetowego, z uszczelką i zabezpieczony nakrętkami motylowymi.

Separator magnetyczny posiada bardzo silne magnesy neodymowe NdFeB z indukcją magnetyczną 10.400 G, które są w stanie wychwytywać nawet bardzo drobne cząstki magnetyczne. Na życzenie możemy użyć magnesów z indukcją magnetyczną ponad 14.000 G o odporności termicznej 180 °C).

Czyszczenie separatora magnetycznego

Usuwanie wychwytanych metalowych zanieczyszczeń jest bardzo łatwe. Najpierw należy poluzować nakrętki motylkowe i zamek bagnetowy. Następnie wyciągnąć komponent z korpusu separatora i zwolnić bezpiecznik, a na końcu wyciągnąć magnesy z tubusów magnetycznych. Po wyczyszczeniu tubusów można magnesy wsunąć z powrotem do komponentu.
